精密クーラントろ過システム

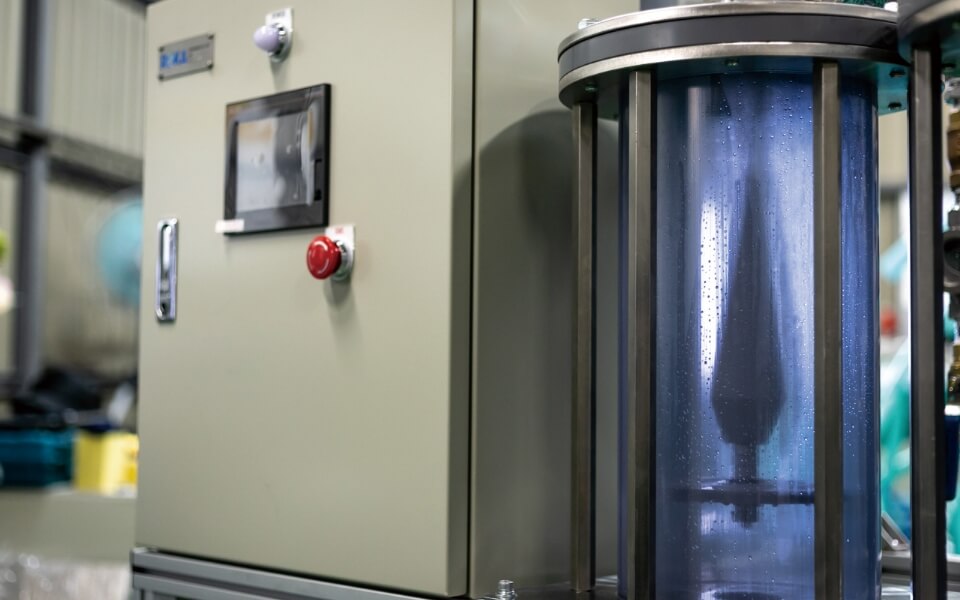

精密クーラントろ過システムとは

当社の『精密クーラントろ過システム』は、工作機械などで使用するクーラント(油性、あるいは水系の加工液)に混入するスラッジ(磁性体、非磁性体の切削屑)をフィルター・エレメント(立体濾紙)で捕集・除去し、クーラントの初期状態を可能な限り保持する循環式ろ過装置です。
特許を取得した当社独自の“精密”で“円滑”なろ過及び逆洗浄で、レンズ、光学製品、電子部品など、加工に極めて高度な正確さを要求される分野で、クーラントの清浄・長寿化に貢献しています。

特長

  • “精密”で“円滑”なろ過及び逆洗浄

    2016年に特許を取得した当社独自の“精密”で“円滑”なろ過及び逆洗浄

  • フィルターの交換頻度が少ない

    有効ろ過面積を確保することで、安定したろ過だけでなく、フィルター交換頻度を少なくしました。

  • クーラント液が最後の砦

    精密加工には必要不可欠なクーラント液。
    加工機、加工工具だけで無く、クーラント液の長寿化が最後の砦として、精密加工を支えます!

  • ファインバブルとのコラボレーション

    精密ろ過ときわめて親和性が高い技術です。
    ファインバブルの用途開発に伴い、多岐にわたる分野での需要が見込めます。

精密クーラントろ過システムのメリット

各種工作機械にも優れたメリットが実感できます。

  • ロータリ研削盤
    マシニングセンター など

    • 面粗度不良が低減
    • センタースルー加工が可能
      →加工時間30%レス
  • CNC旋盤
    (ローラーバニッシング)

    • 加工傷(スクラッチ)が低減
    • 加工液の腐食進行が遅い
    • ポンプ吐出が順調

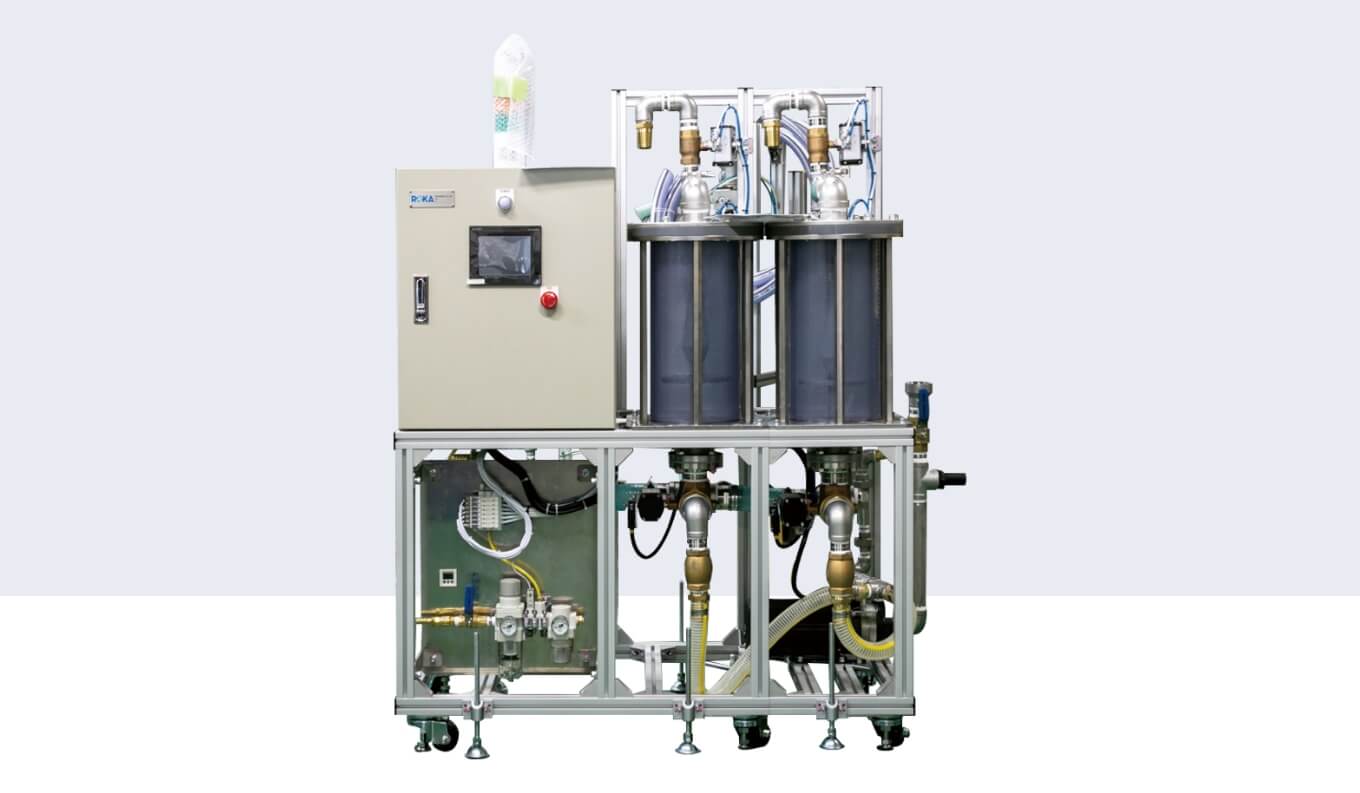

標準仕様

型式名称
E4F200D型
ろ過方式
不織布によるろ過
ろ過流量
標準流量(目安)/1塔仕様=40L、2塔仕様=80L、3塔仕様=120L、4塔仕様=160L
フィルター洗浄方式
自動逆洗浄機能付き(洗浄間隔は任意に設定可能)
フィルター寿命※1
高効率の逆洗浄により長寿命を実現
ろ過精度※2
2~5μ 99%、1~2μ 86%、1μ未満51%※3
取扱可能液
水溶性/油性
監視機能
圧力センサによるフィルター目詰まり監視機能付
構造
アルミフレーム(キャスター・アジャスター標準装備)
逆洗用エアータンク
18L
装置寸法
1塔=W850 × D650 × H1,600(2塔以降、1F+W325 × N塔)
操作
タッチパネルによる操作
表示
受電表示、異常表示、警報表示
設置条件
屋内専用
電源
3相AC200V 50/60Hz

※1/加工対象物、加工材料ならびに加工条件(加工量・加工液の劣化度など)により異なります。
※2/スラッジ形状、濃度、及び液種により変動します。 ※3/保証値ではありません。
